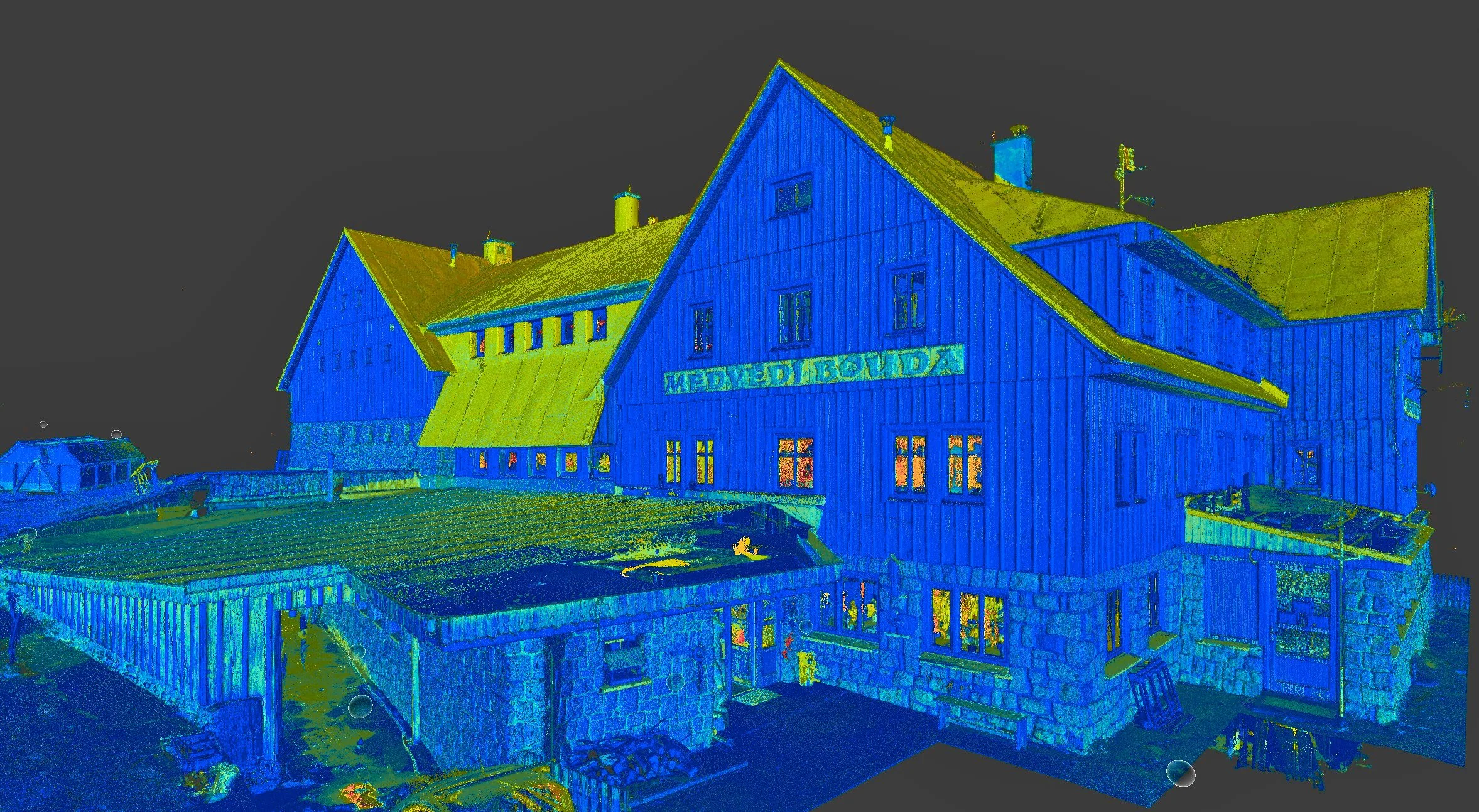

Laserové skenování je technologie sběru prostorových dat pomocí souřadnicových měřicích přístrojů nebo laserových skenerů. Skener během měření zaznamenává souřadnice bodů povrchu, na který dopadá jeho měřicí paprsek. Měření probíhá velmi rychle – až 2 miliony bodů za sekundu. Výsledkem je tzv. mračno bodů – rozsáhlý datový soubor obsahující souřadnice bodů v prostoru. Tyto údaje umožňují přesně popsat skutečnou geometrii měřeného objektu a jeho rozměry. Následně jsou data zpracována ve specializovaných softwarech a na jejich základě vznikají výkresy nebo 3D modely v reálném měřítku.

Oblast využití laserového skenování je velmi široká:

-Design (Projektování) — zaměření bytu či domu, tvorba 3D modelů na základě výsledků skenování.

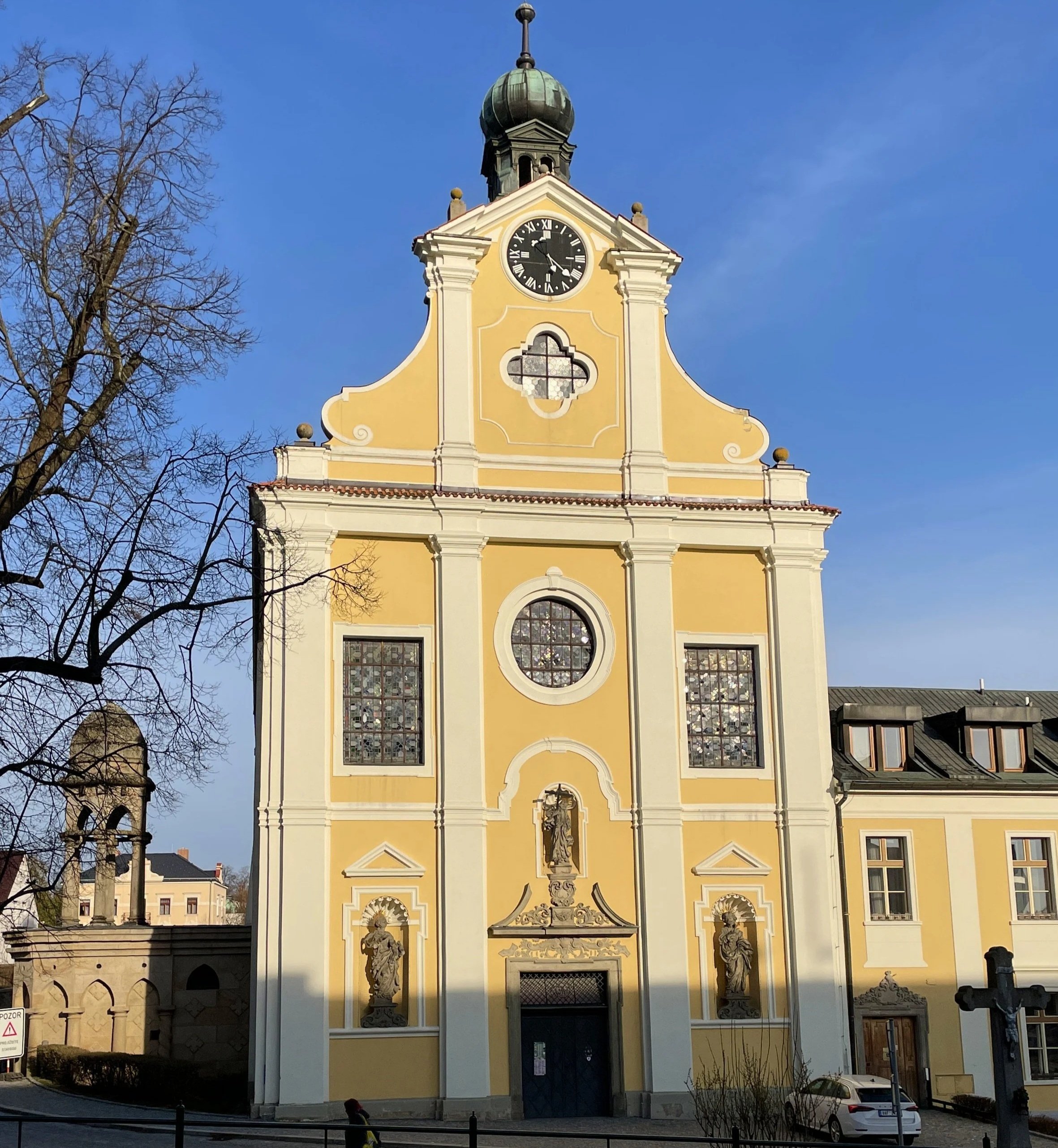

-Restaurování a rekonstrukce budov — digitalizace objektů kulturního dědictví, zaměřování fasád, střech i interiérů, identifikace vážného poškození fasád.

-Inženýrské průzkumy budov — zjištění odchylek nosných monolitických konstrukcí od vertikály či projektové dokumentace, obnova ztracených výkresů, určení objemu konstrukcí pro demolici.

-Stavebnictví — zaměření fasád pro montáž větracích systémů či obkladových panelů, inženýrské zaměřování a výpočet plochy či objemu prací.

Cena laserového skenování závisí na řadě faktorů a obvykle se stanovuje individuálně pro každý objekt. Konkrétně ji ovlivňuje: celková plocha skenovaných prostor, členitost a počet místností, složitost fasád s ohledem na architektonické prvky a dekorace, požadavek na barevné či černobílé skenování, požadovaná přesnost výstupních výkresů a jejich další využití, rozsah prací, vzdálenost objektu a další specifika. Všechny tyto aspekty je vhodné uvést v technickém zadání, aby se předešlo případným nedorozuměním mezi objednatelem a zhotovitelem. Pro předběžné nacenění skenování od vás potřebujeme následující informace:

-Pro interiéry — celková plocha, katastrální nebo projektová dokumentace, účel skenování, stavební fáze objektu, adresa.

-Pro fasády budov — celková plocha fasád nebo obvod a počet podlaží, účel skenování, fotografie, seznam detailů či šablon pro výkresy ve zvětšeném měřítku, adresa.

Naši zákazníci mohou v závislosti na zadaných požadavcích získat jako výsledek laserového skenování například:

• Barevné nebo černobílé mračno bodů v požadovaném formátu

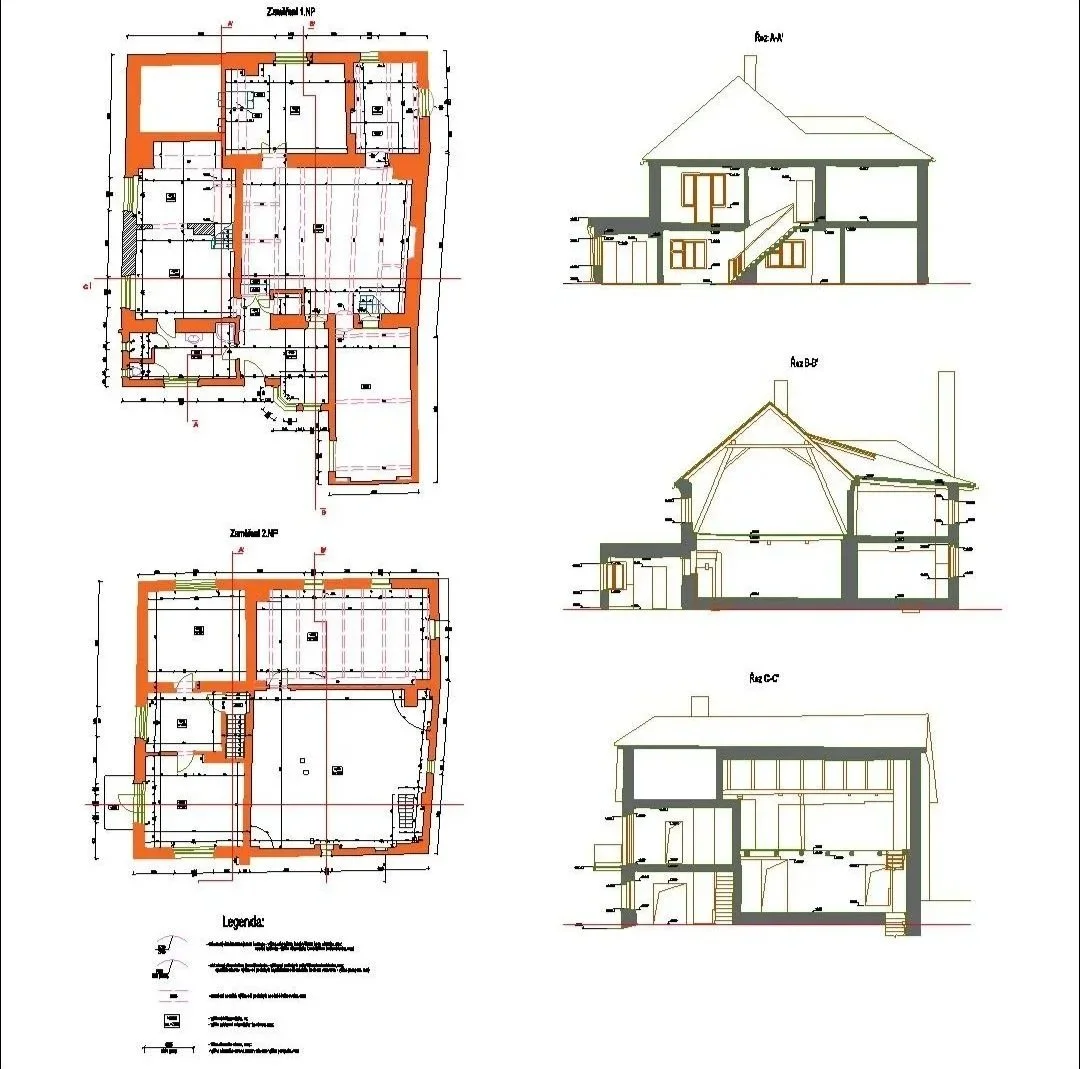

• Dvourozměrný půdorys s osami, kótami a návaznostmi

• Architektonický výkres fasády

• Výkres detailu, fragmentu, šablony nebo prvku fasády

• Výkres střechy nebo půdního prostoru s krovy

• Podélný či příčný řez budovou

• Rozvinuté pohledy na stěny místností

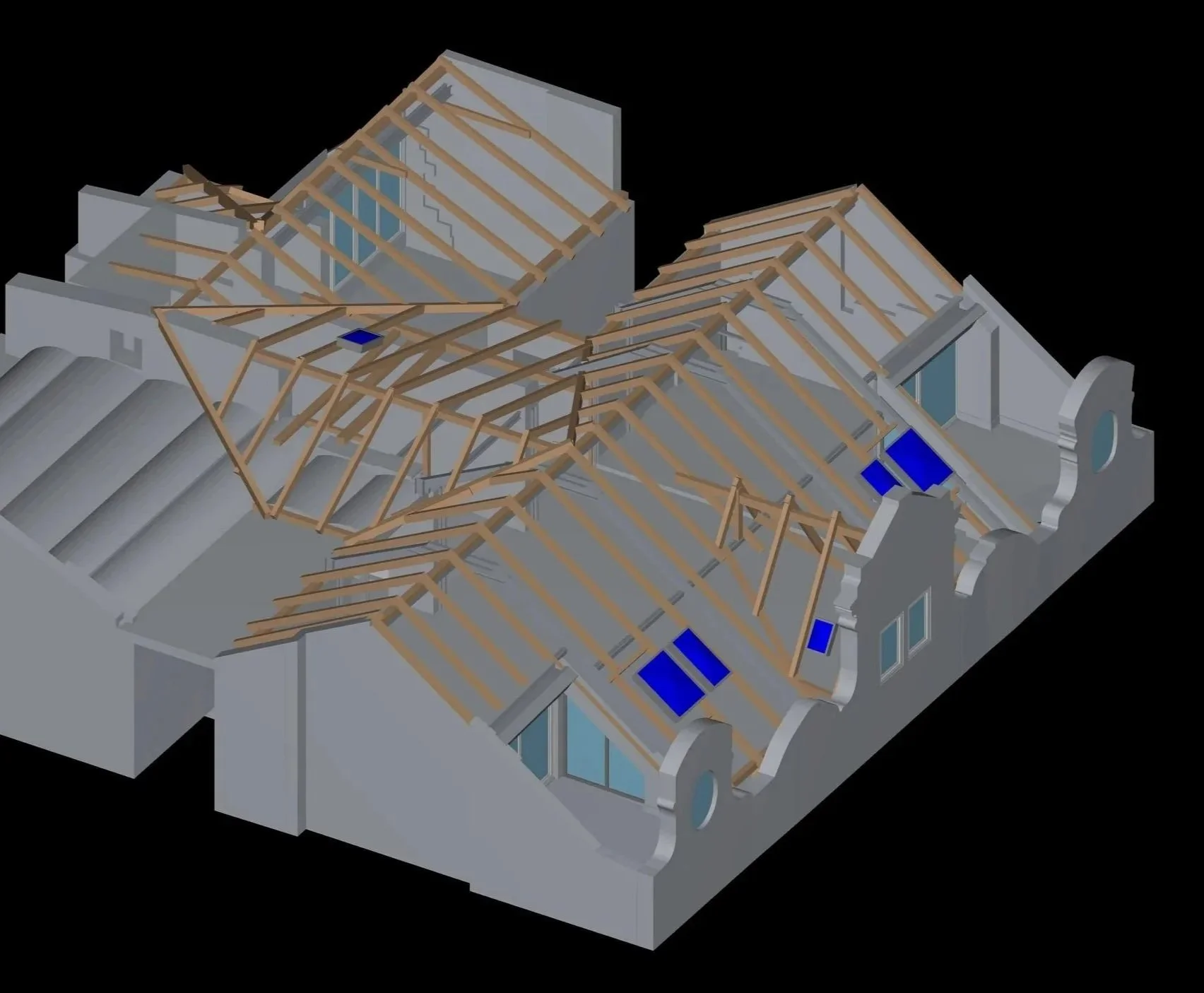

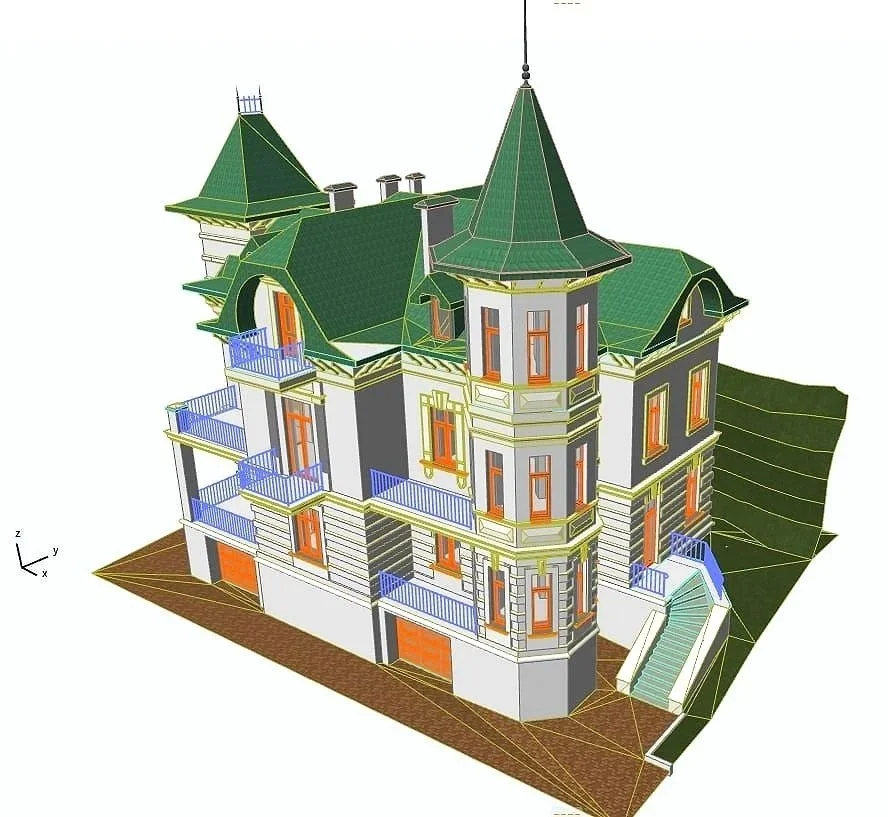

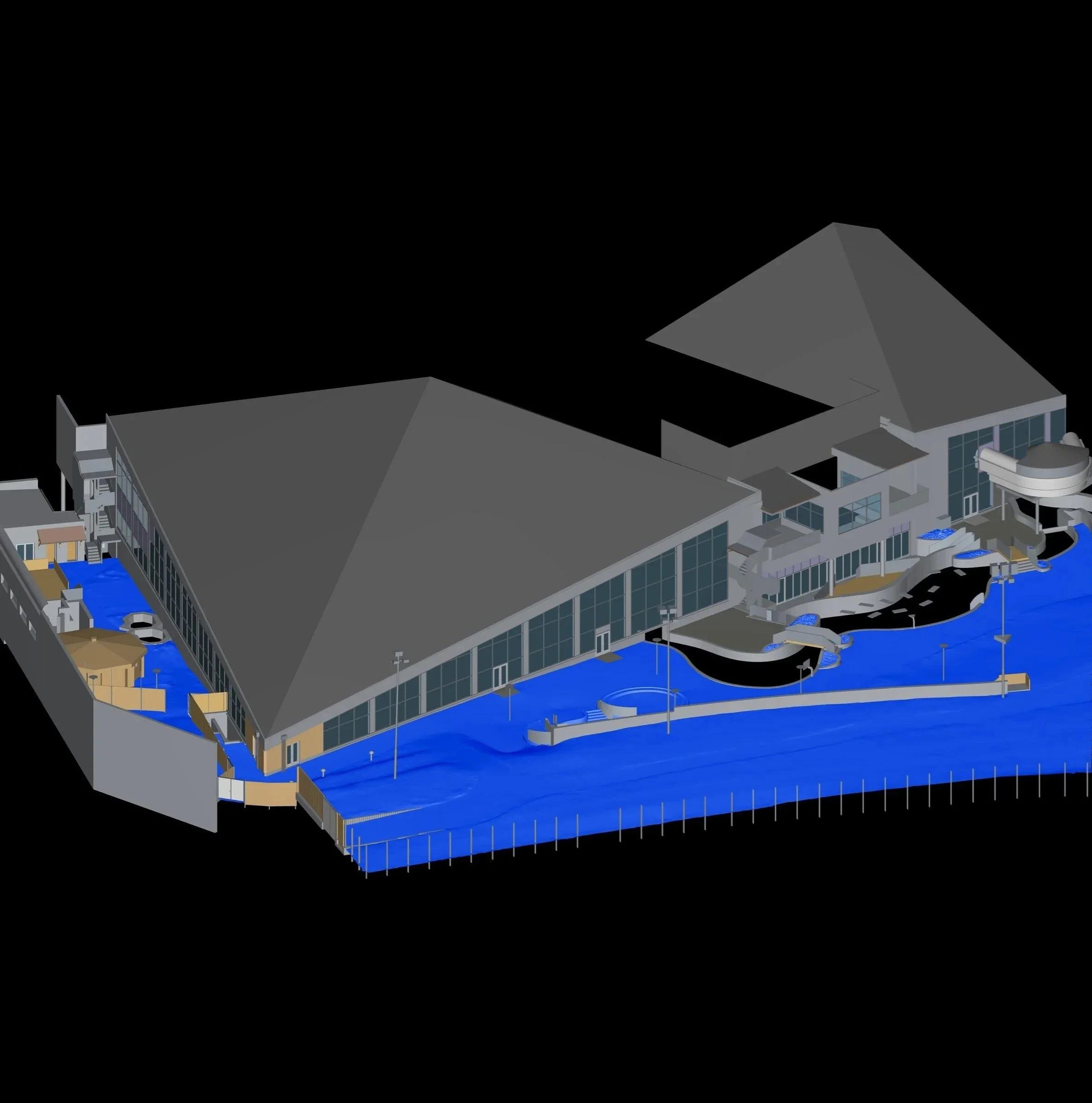

• 3D model budovy včetně místností pro AutoCAD, SketchUp, Revit nebo ArchiCAD

• Zprávu o výsledcích měření včetně výpočtu ploch (m²) a objemů (m³) materiálů

• Vysoce polygonální mesh modely pro dokumentaci,

• Barevný diagram odchylek podlah, stěn či stropních konstrukcí

• Zprávu o potřebném množství omítek nebo stavebních směsí pro vyrovnání stěn či podlah

• Individuální výstup dle vašeho výběru.*

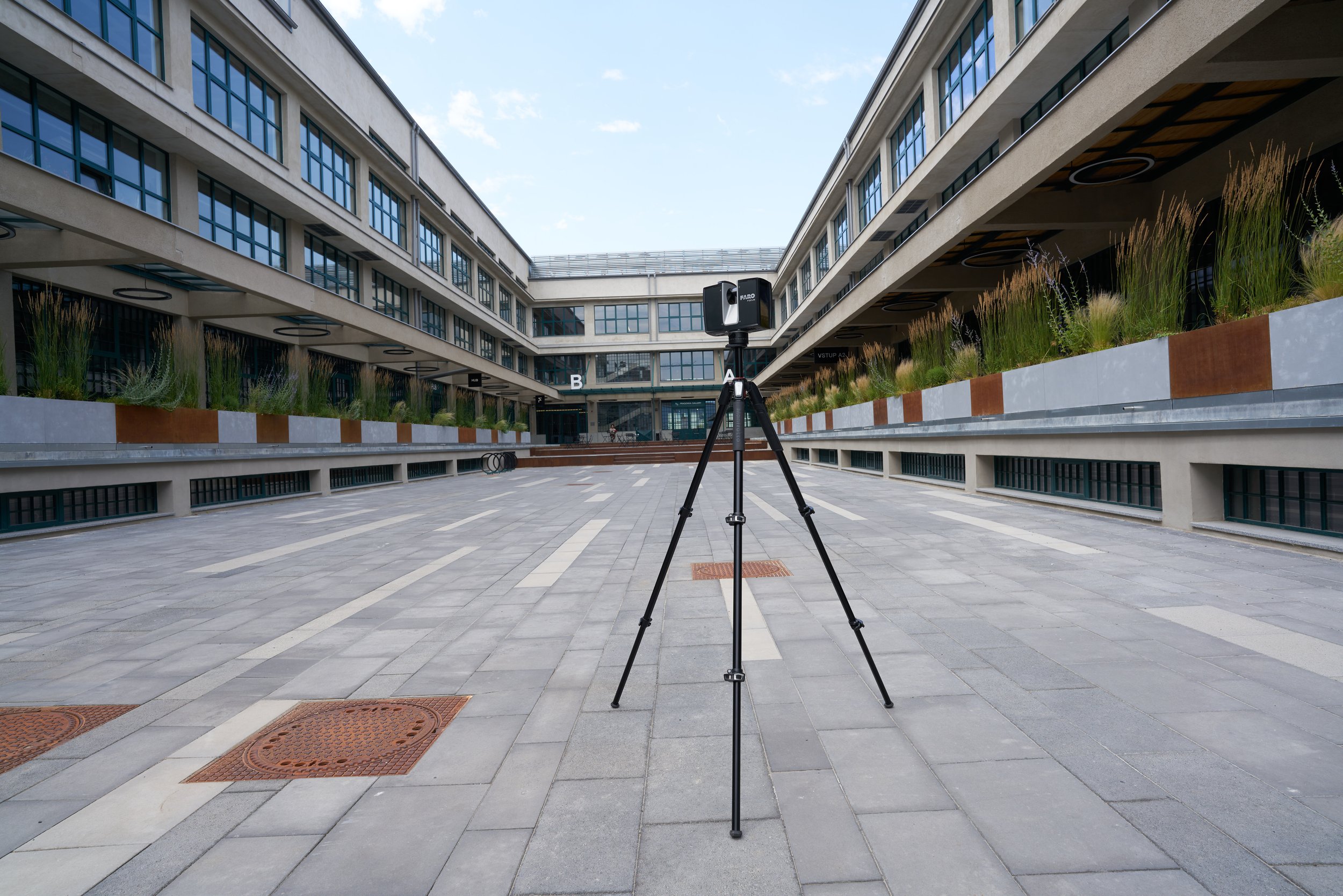

Přesnost skenování i výkresů vytvořených na základě laserového měření závisí přímo na technických parametrech použitého zařízení – pozemního laserového skeneru. Sledujeme nejnovější trendy v oblasti 3D měření a volíme vždy nejvhodnější skenery podle specifických požadavků a technického zadání. Přesnost měření vzdáleností našich skenerů dosahuje 1 mm na vzdálenost do 25 m, přičemž úroveň šumu nepřesahuje 1 mm. Díky pravidelným testům zařízení, zkušenostem našich inženýrů, kalibracím skenerů a pomocných měřicích prostředků můžeme garantovat přesnost výkresů interiérů do 2 mm a fasád do 5 mm.

Práce spojené s laserovým skenováním probíhají ve dvou fázích: terénní a kancelářské. Terénní fáze zahrnuje samotné skenování objektu, zatímco kancelářská fáze spočívá ve zpracování naměřených dat do výkresů, 3D modelů a dalších výstupů. Podle podmínek a faktorů ovlivňujících efektivitu jsme schopni za standardní osmihodinovou směnu naskenovat přibližně 1000–3000 m² prostor.

Faktory ovlivňující průběh terénních prací:

• cíl a účel skenování

• požadovaná kvalita a hustota výsledného mračna bodů

• výkon použitého vybavení

• rozloha objektu

• počet místností na jednotku plochy (například skenování bytového domu trvá déle než skenování otevřeného skladu se stejnou plochou),

• provoz a pohyb osob v objektu, přítomnost předmětů

Doba zpracování naměřených dat závisí zejména na:

• cíli a účelu měření

• rozloze objektu

• počtu, měřítku a detailnosti výkresů

• rozlišení ortofotografií

• úrovni detailu 3D modelu (LOD 100–400)

Provádíme měření pomocí 3D laserového skenování v Praze i po celé ČR – Brno, Ostrava, Plzeň, Liberec, Hradec Králové, České Budějovice a další. Přijedeme do jakéhokoli regionu. Po domluvě realizujeme zakázky také v zahraničí – v Německu, Itálii i v dalších zemích EU.
